핸들을 끝까지 꺾고 유턴하거나 지하주차장을 올라갈 때 바퀴 쪽에서 쇠 때리는 소음이 나는 등속조인트 베어링 손상 진단 및 재생품 교체 팁입니다.
등속조인트(Constant Velocity Joint, 이하 CV 조인트)는 엔진과 변속기에서 발생하는 동력을 바퀴로 전달하는 핵심 구동축입니다. 단순히 동력을 전달하는 것에 그치지 않고, 노면 충격에 따른 서스펜션의 상하 운동과 조향에 따른 좌우 바퀴 회전각을 모두 수용해야 하므로 매우 복잡한 관절 구조를 가지고 있습니다. 이 관절을 보호하는 고무 부트가 파손되면 내부 그리스가 유출되고 이물질이 유입되어 결국 베어링 손상으로 이어집니다.
제조사 정비 지침서와 공개된 기술 규격, 그리고 관련 법적 제도를 바탕으로 등속조인트의 고장 원인과 진단법, 그리고 합리적인 정비 방안을 상세히 정리해 드립니다.
1. 등속조인트(CV Joint)의 기계적 구조와 고무 부트 파손 메커니즘
등속조인트가 조향각과 차고 변화 속에서도 일정한 속도로 회전력을 전달할 수 있는 것은 특수한 내부 구조 덕분입니다. 등속조인트는 크게 변속기(또는 차동기어)에 연결되는 ’내측 조인트(Inner Joint)’와 바퀴 허브에 연결되는 ’외측 조인트(Outer Joint)’로 나뉩니다.
[변속기] ── (내측 조인트: 트리포드) ── [드라이브 샤프트] ── (외측 조인트: 제파) ── [바퀴]내측 조인트 (Tripod Joint / Plunging Joint)
내측 조인트는 주로 ‘트리포드(Tripod) 베어링’ 구조를 사용합니다. 세 개의 축을 가진 스파이더와 각각의 축에 끼워진 롤러 베어링으로 구성되어 있어, 드라이브 샤프트가 길이 방향으로 슬라이딩할 수 있도록 돕습니다. 차량이 방지턱을 넘거나 노면 굴곡을 지날 때 현가장치의 움직임에 맞춰 샤프트의 길이를 유연하게 조절하는 역할을 합니다.
외측 조인트 (Rzeppa Joint / Fixed Joint)
외측 조인트는 주로 ‘제파(Rzeppa) 베어링’ 구조를 채택합니다. 중심의 이너 레이스와 외곽의 아우터 레이스 사이에 6개의 스틸 볼이 배치되어 있어, 최대 45도 이상의 조향각에서도 동력을 끊김 없이 일정하게 전달합니다. 유턴이나 좌우 회전 시 직접적인 조향 압력을 받는 부위입니다.
고무 부트와 이황화몰리브덴(MoS2) 그리스
이 베어링들의 금속 마찰을 방지하기 위해 내부에는 고점도의 극압 그리스가 충진되어 있으며, 이를 외부 먼지와 수분으로부터 보호하고 그리스 누출을 막기 위해 고무 또는 열가소성 엘라스토머(TPE/Hytrel) 재질의 ’보호 부트(Boot)’가 씌워져 있습니다. 내부 그리스는 주로 이황화몰리브덴(MoS2) 성분이 첨가되어 있어 고온·고압 환경에서도 유막을 유지합니다.

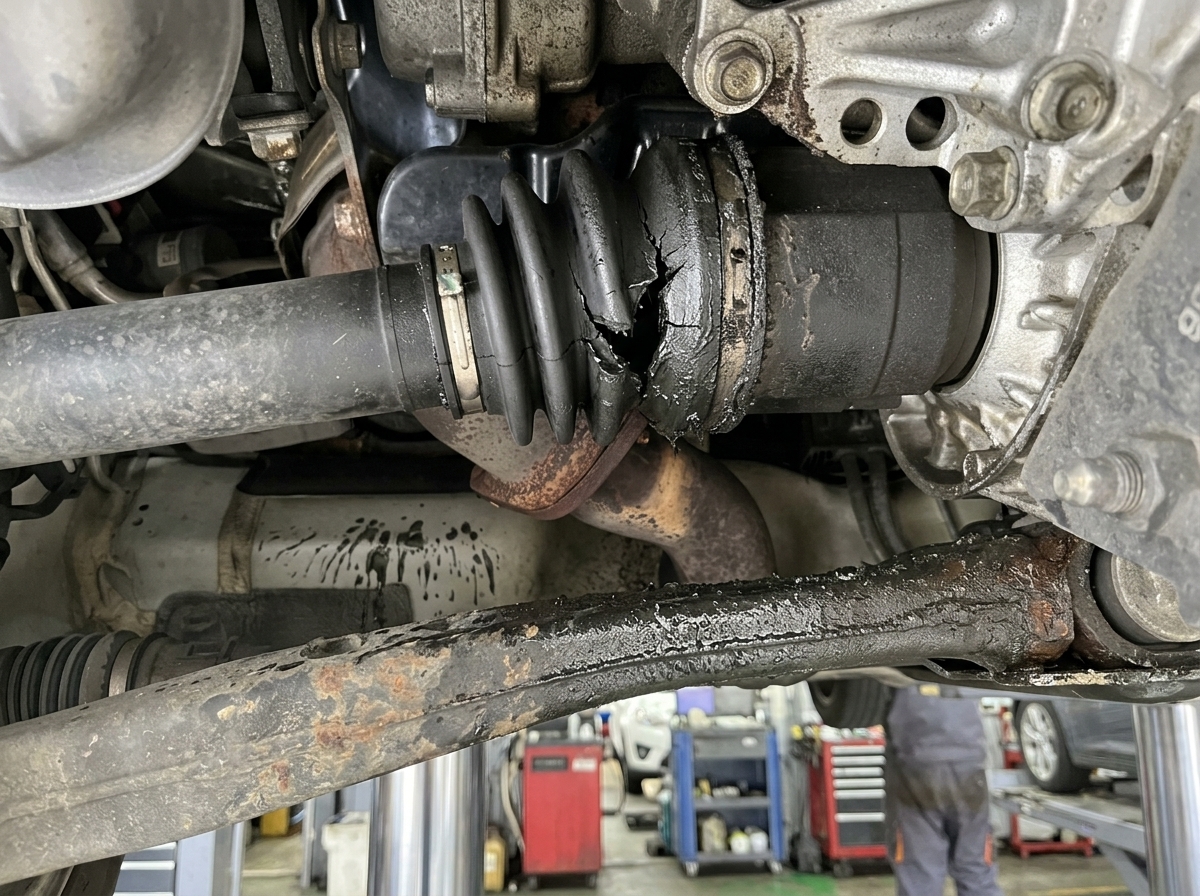

파손 메커니즘
- 소재의 노화 및 피로 누적: 고무 부트는 핸들 조향과 서스펜션 움직임에 따라 수백만 번 수축과 이완을 반복합니다. 시간이 지남에 따라 경화(딱딱해짐) 현상이 발생하고 미세한 균열이 생깁니다.
- 원심력에 의한 그리스 유출: 균열이 발생한 상태에서 샤프트가 고속 회전하면, 내부의 그리스가 원심력에 의해 외부로 전량 비산됩니다.
- 이물질 유입 및 금속 마모: 그리스가 빠져나간 빈자리에 도로의 모래, 먼지, 빗물이 유입됩니다. 윤활 성분이 사라진 상태에서 모래 입자가 스틸 볼 및 레이스와 섞여 연마제 역할을 하게 되며, 금속 간의 직접적인 충돌로 인해 베어링 표면이 파여 나가기 시작합니다.
- 유턴 시 소음 발생: 마모로 인해 유격이 생긴 베어링이 핸들을 끝까지 꺾은 상태(가장 높은 부하가 걸리는 상태)에서 회전할 때, 유격 사이로 볼이 부딪히며 “딱딱딱”, “두두두” 하는 타격음이 발생하게 됩니다.
2. 장거리 운행 전 누구나 가능한 5분 자가진단 4단계
고속도로 장거리 주행이나 가혹 조건 운행을 앞두고 있다면, 리프트에 차를 올리지 않고도 등속조인트의 이상 여부를 사전에 파악할 수 있는 4단계 진단법이 있습니다.
1단계: 휠 안쪽 및 하부 그리스 오염도 시각 진단
- 방법: 앞바퀴 핸들을 한쪽 방향으로 끝까지 꺾어 놓은 후, 타이어 안쪽 공간과 휠 하우스 내부를 손전등으로 비추어 봅니다.
- 판정: 휠 안쪽 림, 쇼크 업쇼버(쇼바), 브레이크 캘리퍼 주변이나 하부 프레임에 검은색 또는 어두운 녹색의 끈적끈적한 그리스가 사방으로 튀어 묻어 있다면 외측 조인트 부트가 이미 파손되어 그리스가 누출된 상태입니다.
2단계: 최대로 조향한 상태에서의 저속 회전 시험 (원돌이 테스트)
- 방법: 주변에 장애물과 차량이 없는 안전하고 넓은 평지(주차장 등)를 확보합니다. 창문을 모두 열고 라디오를 끈 상태에서 핸들을 왼쪽으로 끝까지 꺾고 저속(약 5～10km/h)으로 원을 그리며 주행합니다. 반대 방향(오른쪽)으로도 동일하게 진행합니다.
- 판정: 핸들을 완전히 꺾은 상태에서 가속 페달을 살짝 밟을 때 바퀴 안쪽에서 규칙적으로 “딱딱딱딱”, “뚝뚝뚝” 하는 금속성 타격음이 들린다면 외측 조인트 베어링이 이미 영구적으로 손상된 상태입니다.
3단계: 가속 및 언덕 주행 시 차체 진동 진단 (내측 조인트 점검)
- 방법: 직선 도로에서 시속 40km에서 80km 사이로 급가속을 해보거나, 경사도가 있는 언덕길을 올라가 봅니다.
- 판정: 특정 속도 영역에서 가속 페달을 밟을 때만 차체 전체나 시트, 가속 페달을 통해 좌우로 흔들리는 듯한 진동(요잉 현상)이 느껴지고, 가속 페달에서 발을 떼면 진동이 즉시 사라진다면 이는 변속기 측 내측 조인트(트리포드 베어링)의 마모나 하우징 손상일 가능성이 매우 높습니다.
4단계: 스마트폰 카메라를 활용한 부트 균열 직접 확인
- 방법: 안전하게 주차 브레이크를 체결하고 시동을 끈 상태에서, 핸들을 끝까지 돌려 바퀴 뒤쪽 공간을 확보합니다. 스마트폰 카메라의 플래시를 켜고 동영상 촬영 모드로 전환한 뒤, 바퀴 안쪽 드라이브 샤프트의 주름진 고무 부트 부위를 천천히 비추며 녹화합니다.
- 판정: 녹화된 영상을 확인했을 때 주름진 골짜기 부분에 미세한 갈라짐(크랙)이 있거나, 미세하게 그리스가 배어 나와 먼지와 엉겨 붙어 있다면 조만간 부트가 완전히 찢어질 징조이므로 선제적 정비가 필요합니다.
3. 제조사 보증 및 법적 제도 활용 가이드
등속조인트 손상이 발견되었을 때, 전액 자비로 수리하기 전에 자신이 보유한 차량이 법적 보호 제도나 제조사 보증 수리 대상에 포함되는지 반드시 확인해야 과잉 지출을 막을 수 있습니다.
제조사 엔진 및 동력전달장치 보증 (신차 보증)
- 대상 조건: 등속조인트는 단순 소모품이 아닌 ’동력전달장치 주요 부품’으로 분류됩니다. 따라서 일반 부품 보증(보통 3년/6만km)이 만료되었더라도, 동력전달장치 보증 기간 내에 있다면 무상 수리가 가능합니다.
- 일반적인 보증 기한:
- 국산차: 5년 / 10만 km 이하 (선도래 기준)
- 수입차: 브랜드에 따라 3년/6만 km에서 5년/10만 km까지 다양하므로 보증서 확인 필요.
- 신청 창구: 각 제조사 공식 서비스센터
- 주의사항: 고무 부트가 외부 충격(도로 파편, 연석 충돌 등)이나 튜닝(차고조절식 서스펜션 장착으로 인한 샤프트 각도 왜곡)으로 인해 손상된 것이 객관적으로 증명될 경우 보증 수리가 거부될 수 있습니다.
중고차 성능상태점검 책임보험 (중고차 구매자 필수)
- 대상 조건: 중고차를 구매한 지 얼마 되지 않아 등속조인트 고장이 발견된 경우입니다. 자동차관리법 제58조의4에 의거, 중고차 매매업자를 통해 구매한 차량은 성능상태점검기관이 가입한 책임보험을 통해 보증을 받을 수 있습니다.
- 보증 범위: 국토교통부 고시 표준약관상 ’드라이브 샤프트(등속조인트)’는 보증 범위에 명확히 포함되어 있습니다. 단, 미세누유 상태가 아닌 ‘누유’ 또는 ‘파손/기능불량’ 판정을 받아야 합니다.
- 기한 및 주행거리: 인도일로부터 30일 이내 이고 주행거리가 2,000km 미만이어야 합니다. (두 조건 모두 충족 필수)
- 신청 창구: 중고차 구매 시 교부받은 ’성능상태점검기록부’에 기재된 손해보험사 콜센터에 직접 사고 접수.
- 진행 절차: 보험사 지정 정비망 방문 -> 등속조인트 부트 파손 및 베어링 불량 확인 -> 보험사 승인 후 무상 교체 (자기부담금 면제 또는 약관에 따른 최소 비용 발생).
정부 리콜 및 무상수리 캠페인 조회
- 대상 조건: 제조 공정상의 결함(예: 부트 클램프 체결 불량, 샤프트 강성 부족으로 인한 절단 위험 등)으로 인해 특정 기간 생산된 차량 전체에 결함이 발생한 경우입니다.
- 공식 조회처: 자동차리콜센터 (www.car.go.kr)
- 확인 방법: 홈페이지 메인 화면에서 차량 번호 또는 차대번호(VIN) 17자리를 입력하면, 해당 차량의 리콜 및 무상수리 대상 여부를 즉시 확인할 수 있습니다. 대상 차량으로 분류되어 있다면 기간 제한 없이 공식 서비스센터에서 무상으로 개선품 교체 작업을 받을 수 있습니다.
4. 조기 발견 vs 방치: 수리 방식 및 공임 견적 분석
등속조인트에 문제가 발생했을 때 정비 비용은 ’어느 시점에 발견했는가’와 ’어떤 부품을 선택하는가’에 따라 최소 수배에서 수십 배까지 차이가 발생합니다.
수리 방식의 선택 기준

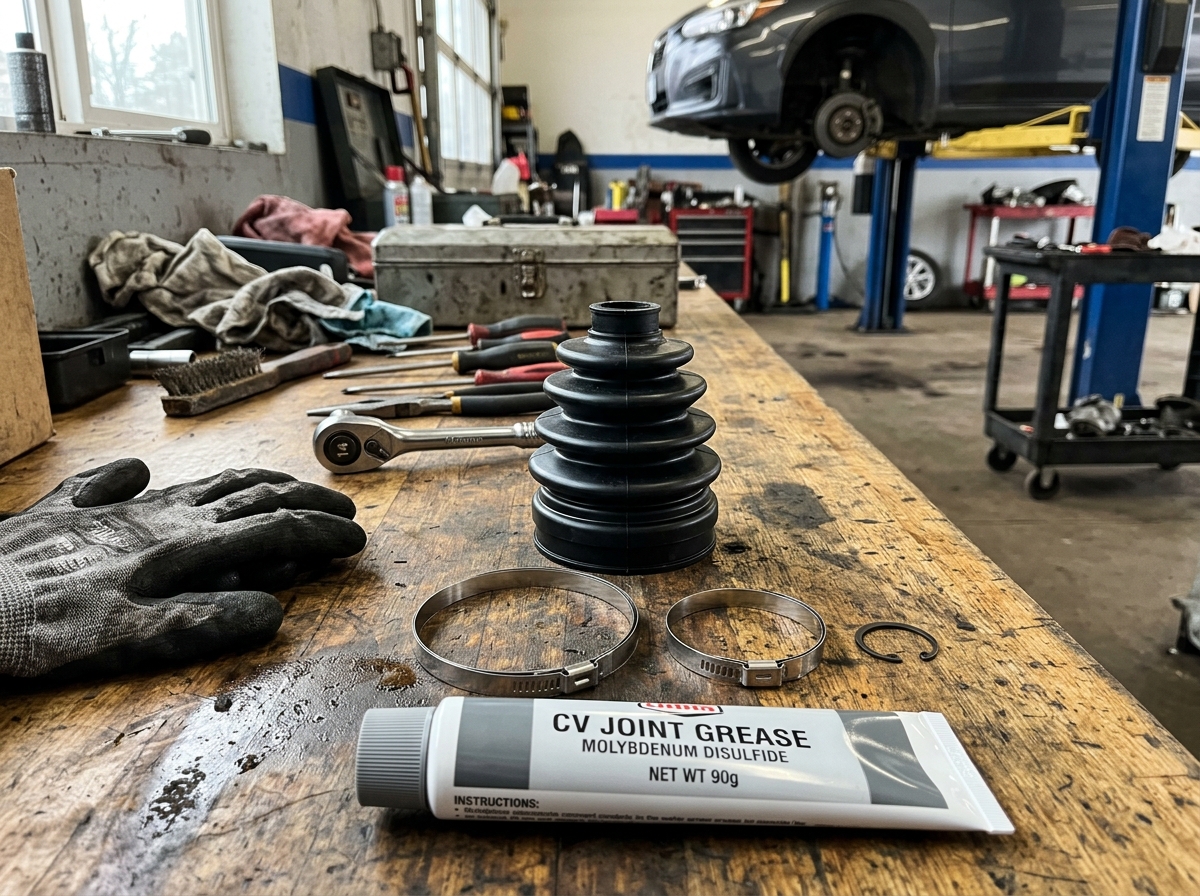

1. 고무 부트만 단독 교체 (조기 발견 시)
- 조건: 부트는 찢어졌으나 주행 중 소음(“딱딱딱”)이 전혀 발생하지 않고, 내부에 이물질이 들어가지 않은 상태가 명확할 때 적용합니다.
- 장점: 고가의 순정 드라이브 샤프트 전체를 교체하지 않고 고무 부트와 내부 그리스만 새것으로 교체하므로 부품 비용이 매우 저렴합니다.
- 단점: 작업 과정이 매우 번거롭습니다. 샤프트를 완전히 탈거하여 등속조인트를 분해하고, 기존 그리스를 세척한 뒤 새 부트와 그리스를 주입하고 전용 밴드로 클램핑해야 하므로 정비사의 숙련도가 요구되며, 공임 비율이 높습니다. 일부 정비소에서는 작업 효율성을 이유로 이 작업을 기피하고 전체 교체를 권하기도 합니다.

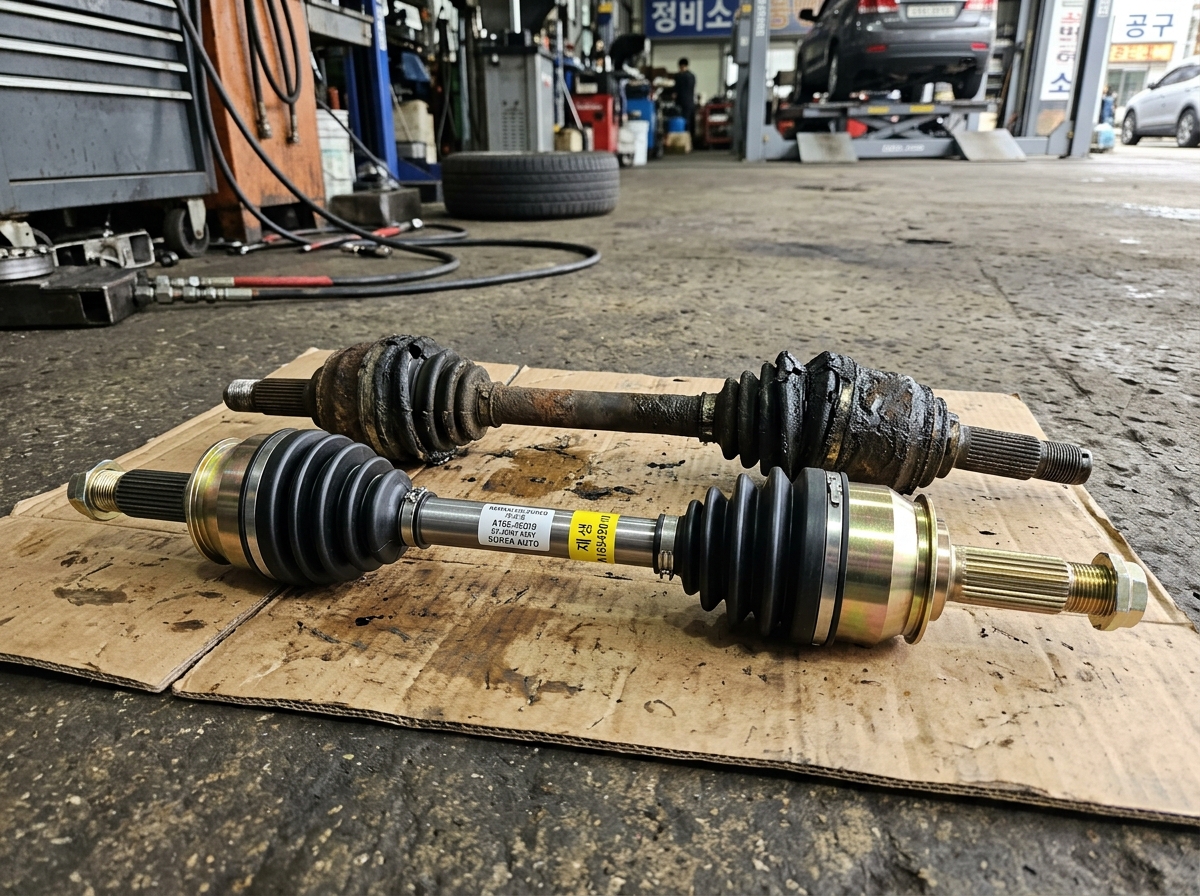

2. 재생품(재제조 부품) 전체 교체 (가성비 대안)
- 조건: 소음이 이미 발생했거나 부트가 파손된 지 오래되어 베어링이 손상된 경우, 혹은 신품 가격이 너무 부담스러운 수입차 및 대형차의 경우에 선택합니다.
- 특징: 수거된 고장 난 순정 샤프트를 전문 재제조 공장에서 회수하여, 금속 하우징과 샤프트는 정밀 세척 및 가공 후 재사용하고, 마모된 내부 베어링, 스틸 볼, 고무 부트, 그리스는 새 부품으로 교체하여 신품에 준하는 성능으로 재조립한 부품입니다. 자원 순환 및 비용 절감 측면에서 매우 효율적입니다.
3. 제조사 순정 신품 전체 교체 (안정성 우선)
- 조건: 제조사 보증 수리 기간 내에 있거나, 가혹한 주행(고출력 차량, 오프로드 주행 등)을 자주 하여 내구성이 극도로 중요할 때 선택합니다.
- 특징: 가장 정밀하고 확실한 품질을 보장하지만, 수입차의 경우 독점적 유통 구조로 인해 부품 가격만 수백만 원에 달할 수 있습니다.
차급별 및 부품 유형별 교체 예상 견적표
아래 견적은 조인트 1개(한쪽 바퀴) 기준의 대략적인 범위입니다. 실제 비용은 정비소 유형(공식 서비스센터, 수입차 전문점, 일반 카센터), 지역별 표준 공임률, 그리고 세부 차종(전륜구동, 후륜구동, 사륜구동 여부 및 전자식 서스펜션 유무)에 따라 크게 달라질 수 있으므로, 반드시 차량의 차대번호를 바탕으로 정비소에 사전 견적을 문의하셔야 합니다.
| 차급 구분 | 정비 방식 및 부품 유형 | 부품 가격 범위 (원) | 기술료(공임) 범위 (원) | 총예상 비용 범위 (원) |
|---|---|---|---|---|
| 경차 (예: 모닝, 레이 등) |
① 부트 단독 교체 (순정) ② 재생품 전체 교체 ③ 순정 신품 전체 교체 |
15,000～30,000 40,000～60,000 110,000～150,000 |
60,000～90,000 50,000～70,000 50,000～70,000 |
75,000～120,000 90,000～130,000 160,000～220,000 |
| 준중형/중형 국산차 (예: 아반떼, 쏘나타 등) |
① 부트 단독 교체 (순정) ② 재생품 전체 교체 ③ 순정 신품 전체 교체 |
20,000～40,000 50,000～80,000 160,000～240,000 |
70,000～100,000 60,000～80,000 60,000～80,000 |
90,000～140,000 110,000～160,000 220,000～320,000 |
| 대형/SUV 국산차 (예: 그랜저, 쏘렌토 등) |
① 부트 단독 교체 (순정) ② 재생품 전체 교체 ③ 순정 신품 전체 교체 |
25,000～50,000 70,000～110,000 220,000～380,000 |
80,000～120,000 70,000～100,000 70,000～100,000 |
105,000～170,000 140,000～210,000 290,000～480,000 |
| 수입 준중형/중형 (예: 3시리즈, E클래스 등) |
① 부트 단독 교체 (애프터) ② 재생품 전체 교체 (또는 OEM) ③ 공식 순정 신품 전체 교체 |
40,000～80,000 150,000～350,000 800,000～1,500,000 |
120,000～200,000 100,000～180,000 150,000～250,000 |
160,000～280,000 250,000～530,000 950,000～1,750,000 |
※ 주의: 수입차 중 사륜구동(AWD) 모델이나 고성능 모델의 경우, 드라이브 샤프트의 구조가 비대칭형이거나 내부에 댐퍼가 추가되어 부품 가격이 위 표에 제시된 범위를 크게 초과할 수 있습니다. 정확한 부품 가격은 차대번호를 통해 수입차 부품 전문점이나 서비스센터에 조회해야 합니다.
5. 정비소 방문 전 필수 체크리스트 및 가성비 선택 가이드
등속조인트 정비를 위해 카센터를 방문하기 전 아래 체크리스트를 숙지하면 불필요한 과잉 정비를 예방하고 합리적인 비용으로 차량을 수리할 수 있습니다.
과잉 정비 방지 및 가성비 선택을 위한 핵심 체크리스트
- [ ] 무조건 양쪽 모두 교체를 권유받았는가?
- 등속조인트는 좌측과 우측이 독립적으로 작동하는 부품입니다. 한쪽 부트가 찢어졌다고 해서 멀쩡한 반대편까지 예방 정비 차원에서 동시에 교체할 필요는 없습니다. 정비사가 양쪽 모두 교체를 권한다면, 반대편 조인트의 부트 상태(균열 여부)를 육안으로 직접 보여달라고 요청하세요.
- [ ] 휠 얼라인먼트 비용이 견적에 포함되어 있는가?
- 등속조인트를 탈거하기 위해서는 하부의 로어암, 타이로드 엔드, 또는 스트럿 볼트를 분해해야 하는 경우가 많습니다. 현가장치 부품을 분해 조립하면 미세하게 바퀴의 정렬이 틀어질 수 있으므로 정비 지침서상 조립 완료 후 휠 얼라인먼트 교정을 권장합니다. 견적을 비교할 때 얼라인먼트 작업 비용이 포함된 금액인지, 별도 청구되는지 미리 확인하세요.
- [ ] 수동/자동변속기 오일(미션오일) 보충 또는 교환 여부 확인
- 변속기와 연결된 내측 조인트를 분리할 때, 변속기 내부의 미션오일이 일부 흘러나올 수 있습니다. 정비 지침서상에는 유출된 양만큼 미션오일을 보충하도록 되어 있습니다. 정비 후 오일 레벨링이 정상적으로 수행되는지, 오일 보충 비용이 견적에 포함되어 있는지 확인해야 합니다.
- [ ] 재생품 선택 시 품질 보증 기간을 약속받았는가?
- 재생 등속조인트를 사용할 경우 정비소와 부품 제조사에서 제공하는 자체 보증 기간이 있습니다. 통상적으로 ‘6개월 또는 10,000km 이내’ 하자에 대해 무상 재교체를 보장합니다. 정비 명세서에 해당 보증 조건이 명시되는지 반드시 확인하고 명세서를 보관하세요.
- [ ] 단순 부트 밴드(클램프) 풀림인지 확인했는가?
- 고무 부트 자체는 찢어지지 않았으나, 부트를 고정하는 금속 밴드(클램프)가 느슨해져 그리스가 미세하게 스며 나오는 경우가 있습니다. 이 경우 비싼 부품 전체를 교체할 필요 없이, 기존 그리스를 보충하고 새 클램프로 재체결하는 방식으로 아주 저렴하게 해결할 수 있습니다.
6. 제조사 정비 지침서 기준 조립 규격 및 사후 관리
등속조인트 교체 작업은 단순해 보이지만, 주행 및 제동 안전과 직접적으로 연관된 부품이므로 제조사가 제시하는 엄격한 조립 규격을 준수해야 정비 후 2차 고장(허브 베어링 파손, 송곳 소음 등)을 방지할 수 있습니다.
정비 지침서상 핵심 기술 규격
[허브 베어링] ── [스핀들 샤프트] ── [스핀들 너트(허브 너트)] ──▶ 규정 토크로 체결 (임팩트 렌치 오남용 금지)
(코킹 작업으로 풀림 방지)1. 스핀들 너트(허브 너트)의 규정 토크 체결 및 코킹(Caulking)
- 지침서 기준: 등속조인트 끝단이 휠 허브를 관통하여 고정되는 ’스핀들 너트’는 차량의 하중과 조향력을 지탱하는 매우 중요한 볼트입니다. 제조사 정비 지침서(현대/기아차 기준 대략 200～280 N·m / 20～28 kgf·m)에 명시된 규정 조임 토크를 반드시 준수해야 합니다.
- 위험 요인: 토크 렌치를 사용하지 않고 고압 임팩트 렌치로 무작정 세게 조이면 허브 베어링 내부의 볼이 과도하게 압착되어 베어링이 조기에 파손되고 주행 중 “웅~” 하는 소음이 발생하게 됩니다. 반대로 너무 느슨하게 조이면 주행 중 너트가 풀려 바퀴가 이탈하는 치명적인 사고로 이어질 수 있습니다.
- 풀림 방지 처리: 조립 후 너트 끝단의 홈을 정이나 드라이버로 때려 샤프트 홈에 고정하는 ‘코킹(Caulking)’ 작업을 완벽히 수행했는지 육안으로 확인해야 합니다. 일부 차종은 일회용 분할 핀(Cotter Pin)을 삽입하도록 되어 있으므로, 재사용하지 않고 새 핀을 적용했는지 확인하세요.
2. 전용 부트 클램핑 툴 사용

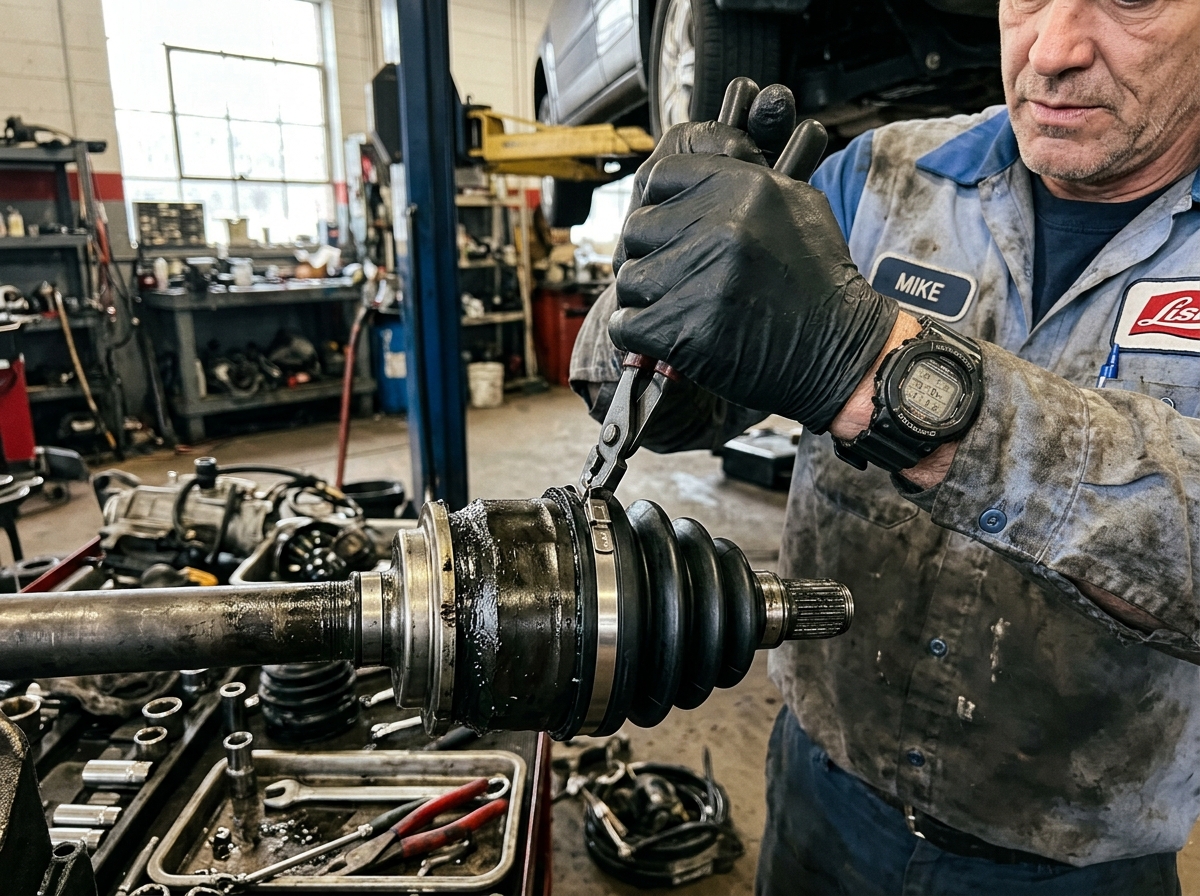

- 지침서 기준: 고무 부트를 조인트 하우징에 고정할 때는 반드시 전용 Oetiker식 이어 클램프(Ear Clamp)와 전용 클램핑 플라이어를 사용해야 합니다.
- 위험 요인: 일반 펜치나 철사, 플라스틱 케이블 타이 등으로 고정할 경우, 고속 회전 시 발생하는 원심력과 고온의 내부 압력을 견디지 못하고 클램프가 이탈하여 그리스가 다시 누출됩니다.
3. 드라이브 샤프트 스플라인 그리스 도포
- 지침서 기준: 드라이브 샤프트가 휠 허브 및 변속기 기어와 맞물리는 이빨 산(스플라인) 부위에는 조립 전 반드시 제조사 지정 고온 고체 윤활제(주로 몰리브덴 페이스트)를 얇게 도포해야 합니다.
- 위험 요인: 이 부위를 건조한 상태로 조립하면 주행 중 전진/후진 기어 변속 시 또는 정차 후 출발 시 하부에서 “딱” 하는 일회성 금속 마찰음(스플라인 유격 소음)이 발생하게 됩니다.
정비 후 사후 관리 및 모니터링 요령
- 정비 직후 50km 이내 초기 점검: 수리 후 처음 며칠간은 주행을 마치고 주차한 후, 교체한 바퀴 주변 바닥에 미션오일이나 그리스가 떨어져 있는지 확인합니다. 내측 조인트 조립 불량으로 인한 변속기 오일 누유 여부를 체크하기 위함입니다.
- 핸들 타격감 확인: 정비 후 핸들을 끝까지 돌렸을 때 묵직함이 지나치게 변했거나, 특정 속도에서 핸들이 좌우로 심하게 떨린다면 휠 밸런스 불량 또는 샤프트 조립 불량(스플라인 오정렬)일 수 있으므로 즉시 재방문하여 점검을 받아야 합니다.
- 세차 시 하부 고압수 주의: 고무 부트는 질긴 화학 소재이지만 고압 세차기의 물줄기를 직접적으로 가까이서 분사하면 부트가 찢어지거나 클램프가 변형될 수 있습니다. 하부 세차 시에는 적절한 거리를 유지하여 분사하는 것이 부트 수명을 늘리는 지름길입니다.
참고 · 직접 확인할 수 있는 공식 창구
본문에 표기된 공임과 부품 비용은 2026년 9월 참고 범위이며, 지역과 정비소 유형(직영 서비스센터·협력점·사설), 차종·연식에 따라 크게 달라집니다. 실제 견적은 2곳 이상에서 받아 비교하시고, 수리 전에 아래 창구에서 리콜·무상수리 대상 여부를 먼저 조회해 보시기 바랍니다.
