브레이크 패드와 디스크 로터 교체주기 — 쇠 긁는 소리와 핸들 떨림 진단법

브레이크를 밟을 때 삐익거리는 쇠 긁는 소리가 나거나 고속도로에서 감속할 때 핸들이 좌우로 덜덜 떨린다면 생명과 직결된 브레이크 시스템의 교체 신호입니다. 과잉 정비 없이 정확한 교체 시점을 짚어드립니다.

제조사 정비 지침서(Service Manual) 및 공인 규격 수치를 바탕으로, 제동 장치의 공학적 마모 메커니즘과 합리적인 정비 판단 기준을 체계적으로 정리했습니다.

1. 브레이크 패드 마모 인디케이터 작동 원리와 3mm 한계선 판독법

브레이크 패드는 마찰재(Friction Material)가 철제 백킹 플레이트(Backing Plate)에 결합된 구조입니다. 신품 패드의 마찰재 두께는 일반 승용차 기준 약 10mm～12mm 수준입니다. 제동 시 패드가 디스크 로터와 마찰하면서 마찰재가 마모되며, 일정 수치 이하로 얇아지면 제동 성능 저하와 시스템 손상이 발생합니다.

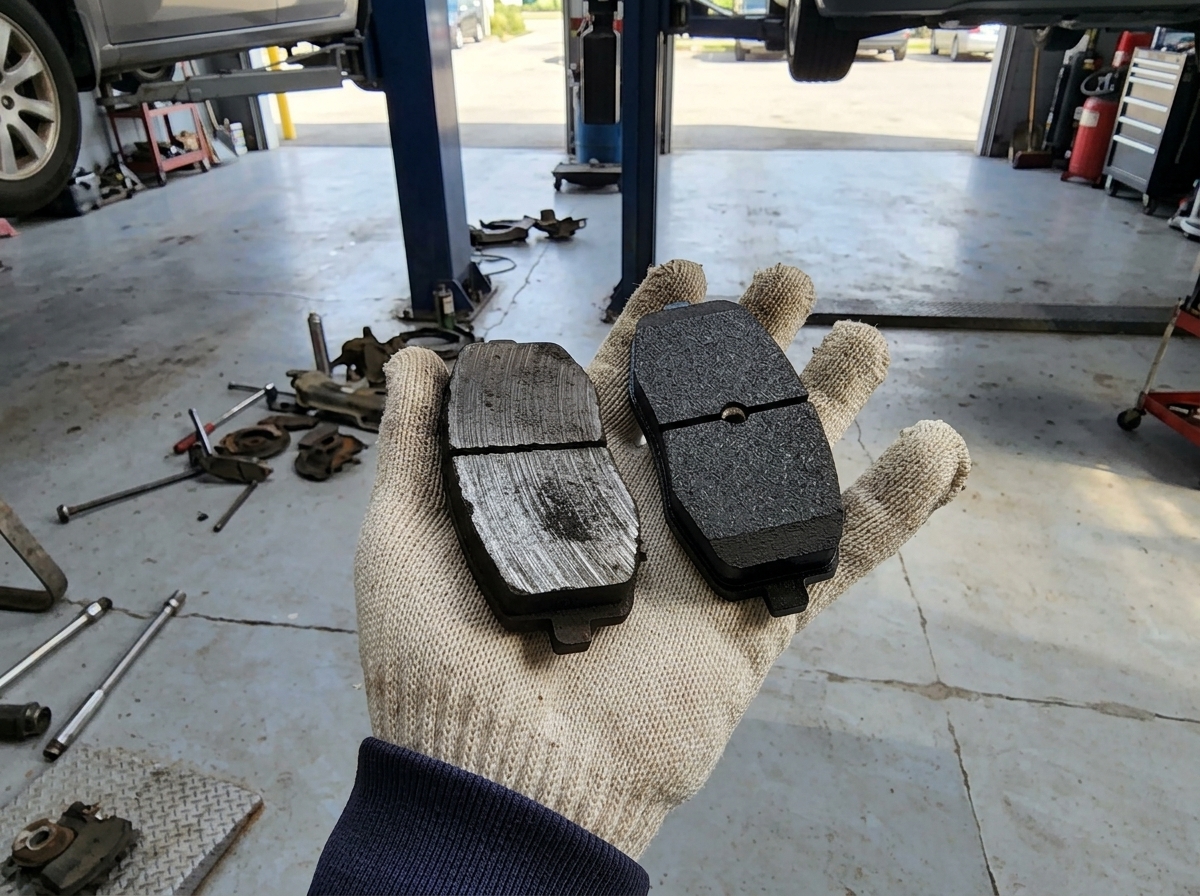

[ 패드 마모 단계별 마찰재 두께 ]
신품 상태     : 10mm ～12mm  (정상 마찰 및 열 방출)
안전 범위     :  5mm ～9mm  (주행 가능)
교체 권장     :  3mm ～4mm  (마모 인디케이터 작동 시작, 정비 예약)
한계/위험     :  2mm 이하    (백킹 플레이트 직접 마찰, 디스크 파손 위험)

마모 경고 메커니즘: 기계식 vs 전자식

제조사는 패드 마모를 운전자에게 알리기 위해 두 가지 방식의 마모 인디케이터(Wear Indicator)를 탑재합니다.

• 기계식 핑거(Mechanical Wear Indicator): 패드 백킹 플레이트에 고탄성 금속 편(Plate)이 부착되어 있습니다. 마찰재가 약 2mm～3mm 남은 시점에 도달하면, 금속 편이 디스크 로터 표면에 먼저 접촉하면서 제동 시 고주파의 마찰음(“삐익-”, “쇠 긁는 소리”)을 발생시킵니다. 이는 부품의 고장이 아니라 의도된 마모 경고 음향입니다.
• 전자식 마모 센서(Electronic Wear Sensor): 주로 유럽계 수입 차종 및 일부 국산 프리미엄 차종에 적용됩니다. 패드 마찰재 내부에 센서 루프 선이 매립되어 있어, 패드가 한계선까지 마모되면 센서선이 디스크와 마찰하여 단선됩니다. 단선 시 신호 회로가 차단되며 계기판에 “브레이크 패드 마모(Brake Pad Wear)” 경고등을 점등시킵니다.

3mm 잔여 두께가 공학적 한계선인 이유

제조사 정비 지침서에서 잔여 두께 3mm를 교체 권장 시점으로 규정하는 이유는 열 마찰 특성과 열 전달율 때문입니다.

1. 열 변형 및 제동력 저하(Fade 현상): 마찰재 두께가 3mm 미만으로 떨어지면 제동 시 발생하는 400℃ 이상의 고온을 패드가 흡수하지 못합니다.
2. 캘리퍼 피스톤 유압 오일로의 열 전달: 마찰재의 단열 기능이 저하되면서 고열이 백킹 플레이트를 거쳐 캘리퍼 피스톤과 브레이크 오일로 직접 전달됩니다. 이는 브레이크 오일의 비등을 유발하는 주요 원인이 됩니다.
3. 디스크 로터 손상 방지: 2mm 이하로 마모가 진행되면 금속성 백킹 플레이트가 디스크 로터 표면을 직접 깎아내어 고가의 로터를 재사용 불가능 상태로 만듭니다.

2. 고속 제동 시 핸들 떨림의 공학적 원인: 디스크 로터 열변형과 런아웃(Runout) 메커니즘

100km/h 이상의 고속 주행 중 브레이크 페달을 밟았을 때 핸들이 좌우로 심하게 떨리거나 페달에 툭툭 치는 듯한 진동(Pulsation)이 느껴진다면, 이는 디스크 로터의 열변형이 발생했음을 의미합니다.

[ 런아웃 발생 및 진동 전달 메커니즘 ]
1. 잦은 급제동 또는 가열된 상태에서 세차 (급격한 온도 변화)
   ↓
2. 디스크 로터 국소 부위 미세 열변형 발생 (측면 런아웃 0.05mm 초과)
   ↓
3. 디스크 회전 시 캘리퍼 피스톤을 미세하게 밀어냄 (Disc Thickness Variation)
   ↓
4. 유압 라인을 타고 브레이크 페달 및 랙 앤 피니언(스티어링 휠)으로 진동 전달

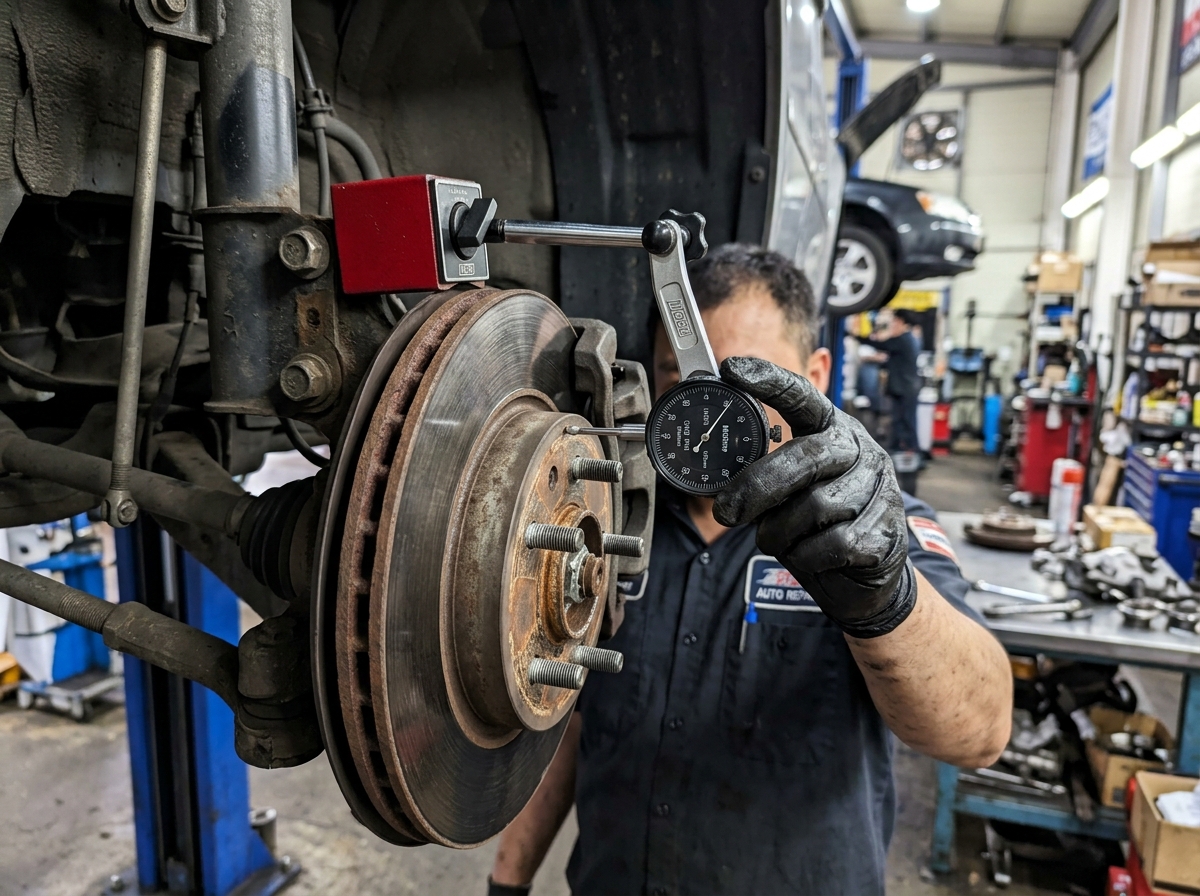

측면 런아웃(Lateral Runout)과 DTV(Disc Thickness Variation)

제조사 공개 규격상 디스크 로터의 측면 런아웃 허용 한계치는 일반적으로 0.03mm ～0.05mm 이하입니다. 즉, 로터가 회전할 수평 축에서 0.05mm 이상 흔들리면 제동 시 불균일한 접촉이 일어납니다.

• 열변형(Thermal Warping) 메커니즘: 자동차가 제동할 때 운동 에너지는 디스크와 패드 간의 마찰을 통해 열에너지로 전환됩니다. 한 번의 제동으로 디스크 표면 온도는 300℃～600℃까지 상승합니다. 가열된 디스크 로터가 불균일하게 식거나, 고온 상태에서 찬물이 차체 하부에 튀어 급랭되면 주철(Cast Iron) 소재 내부의 잔류 응력이 불균형해지면서 디스크 평면이 미세하게 휘어집니다.
• DTV(디스크 두께 편차) 형성과 진동: 런아웃이 발생한 상태로 주행을 지속하면 디스크 표면의 특정 돌출부만 패드와 계속 마찰하여 국소적으로 두께가 얇아집니다. 디스크 표면의 두께 편차가 0.015mm(15㎛)를 초과하면 캘리퍼 피스톤이 유압으로 팽창과 수축을 미세하게 반복하게 되며, 이 유압 파동이 제동 라인을 따라 스티어링 휠(핸들)과 제동 페달로 전달되어 진동을 일으킵니다.

휠 휠 너트 체결 토크 불균형으로 인한 2차 변형

디스크 변형은 주행 중 열에 의해서만 발생하는 것이 아닙니다. 휠을 차량에 장착할 때 임팩트 렌치로 불균일한 토크를 가해 휠 너트를 체결할 경우, 디스크 로터 하우징(Hat 부위)이 체결 면에서 미세하게 비틀립니다. 이 상태로 제동 열을 받으면 런아웃이 가속화되므로 정규 토크를 준수하여 체결해야 합니다.

3. 디스크 로터 연마 vs 신품 교체 판단 기준 (최소 허용 두께 측정법)

디스크 변형으로 인한 핸들 떨림이 발생했을 때, 로터를 연마(Resurfacing)하여 평면을 잡을 것인지 아니면 신품으로 교체할 것인지 판단하는 절대적인 기준은 **디스크의 최소 허용 두께(Minimum Thickness, MIN TH)**입니다.

[ 디스크 로터 상태 판정 절차 ]
1. 디스크 로터 하우징 또는 테두리의 각인 확인 (예: MIN TH 26.0mm)
   ↓
2. 외경 마이크로미터(Micrometer)를 활용해 8개 이상 지점 두께 측정
   ↓
3. 가장 얇은 지점 측정이 MIN TH 이하인가?
   ├─ YES ➔ 연마 불가, '신품 교체' 필수
   └─ NO  ➔ 연마 후 예상 두께가 MIN TH + 1.0mm 이상 남는가?
             ├─ YES ➔ 디스크 연마 가능
             └─ NO  ➔ 정비 안전상 '신품 교체' 권장

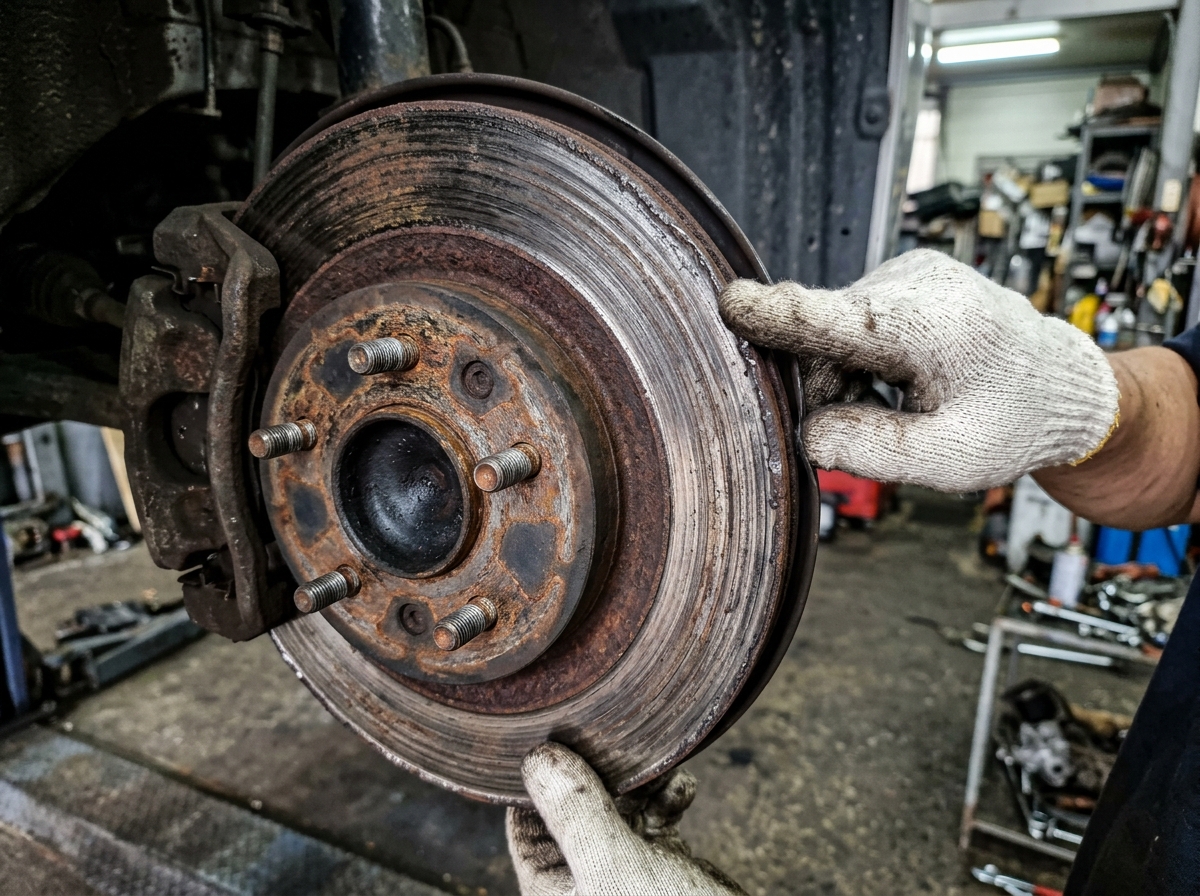

최소 허용 두께(MIN TH)의 공학적 의미

모든 디스크 로터의 측면 테두리 또는 중앙 하우징 표면에는 제조사가 각인해 둔 규격 수치가 존재합니다. (예: MIN TH 24.4mm, MIN TH 28.0mm 등)

• 신품 두께: 통상 중형 세단 전륜 기준 28.0mm ～30.0mm
• 마모 한계(MIN TH): 신품 대비 약 2.0mm ～3.0mm 차이 (예: 26.0mm)

마모 한계선(MIN TH) 수치는 디스크 로터가 제동 시 발생하는 거대한 열 하중을 균열(Crack)이나 파단 없이 견뎌낼 수 있는 최소한의 공학적 질량(Thermal Mass)을 의미합니다.

디스크 연마(Resurfacing) 판단 기준표

만약 디스크 연마를 진행하더라도 절삭 후 두께가 MIN TH 수치 이하로 떨어진다면, 로터의 열 흡수 용량이 한계에 도달하여 제동 몇 회 만에 다시 열변형이 발생하거나 심할 경우 고속 제동 시 로터가 파열될 위험이 있습니다. 따라서 MIN TH 미달 시에는 연마가 아닌 신품 교체를 시행해야 합니다.

4. 브레이크 오일(DOT4) 수분 함유량 3% 초과 시 베이퍼 록(Vapor Lock) 위험성

제동 시스템의 제동력 전달은 글리콜 에테르(Glycol Ether) 기반의 브레이크 오일(비압축성 액체)을 매개로 이뤄집니다. 브레이크 오일은 성질상 공기 중의 수분을 흡수하는 흡습성(Hygroscopic)이 매우 강합니다.

[ 수분 함유량 증가에 따른 DOT4 브레이크 오일 끓는점 변화 ]
수분 0% (Dry Boiling Point)  : 약 230℃ 이상 (신유 상태)
수분 1% ～2% (안전 범위)    : 약 190℃ ～210℃
수분 3% (교체 경고 선)      : 약 160℃ ～170℃ (베이퍼 록 위험 증가)
수분 4% 이상 (Wet Boiling Point): 약 155℃ 이하 (즉시 교체 대상)

베이퍼 록(Vapor Lock)의 발생 메커니즘

브레이크 페달을 밟으면 캘리퍼 피스톤이 패드를 누르고, 이 과정에서 발생한 제동 열(300℃ 이상)은 캘리퍼를 거쳐 브레이크 오일로 전달됩니다.

1. 수분 흡수: 리저버 탱크의 미세 유격이나 고무 호스를 통해 수분이 침투합니다.
2. 비등점(끓는점) 하락: 오일 내부 수분 함유량이 3%를 초과하면, 원래 230℃ 이상이어야 할 DOT4 오일의 비등점이 160℃ 수준으로 급격히 낮아집니다.
3. 기포 발생: 긴 내리막길 주행이나 연속 제동 시 브레이크 오일 내부의 수분이 끓어올라 기체 상태의 기포(Steam Bubble)를 형성합니다.
4. 제동 불능: 액체와 달리 기체는 쉽게 압축되므로, 운전자가 제동 페달을 밟아도 유압이 패드로 전달되지 않고 기포만 압축됩니다. 결과적으로 페달이 스펀지를 밟듯 바닥까지 푹 꺼지며 제동력을 잃게 되는데, 이를 베이퍼 록(Vapor Lock) 현상이라 합니다.

교체 주기 및 정밀 점검 규격

• 권장 교체 주기: 제조사 정비 지침서 기준 매 40,000km 또는 2년 마다 교환을 권장합니다.
• 측정 절차: 정비소의 전도도 방식 수분 측정기(Digital Brake Fluid Tester)를 리저버 탱크 오일 표면에 침투시켜 측정합니다. 수분 함유량이 3% 이상으로 측정되면 주행 거리와 상관없이 즉시 교체해야 합니다.

5. 차급별 브레이크 부품 및 공임 교체 비용 표준 가이드

브레이크 정비 비용은 순정 부품 가격, 사제(애프터마켓) 브랜드 선택, 정비소 유형(공식 서비스센터, 공임나라, 일반 사설 정비소), 차급 및 캘리퍼 구조(전자식 파킹 브레이크 EPB 여부)에 따라 변동됩니다.

부품 종류별 특성 비교 (순정 vs 애프터마켓)

• 제조사 순정 패드 (OEM): 소음 및 진동(NVH) 억제에 최적화되어 있으나 상대적으로 가격이 높으며, 마모 속도가 보통입니다.
• 상신 하드론 / 한국 프릭사 / 뷔르트 등 사제 패드:
  • 일반형(상신 기본형 등): 가성비가 뛰어남, 순정과 유사한 제동력 제공.
  • 프리미엄/세라믹계열(하드론 ZR, 프릭사 S1 등): 고온 내구성 및 마찰 계수가 높아 제동력 향상, 소음/분진이 미세하게 증가할 수 있음.
• 디스크 로터: KBR, 평화발레오, 상신, 브렘보(Brembo), TRW 등 공개 표준 규격을 준수하는 애프터마켓 로터는 순정 부품 대비 30%～50% 비용 절감이 가능합니다.

차급별 브레이크 패드 및 디스크 로터 교체 예상 비용 범위 (전륜 1세트 기준)

아래 제시된 금액은 확정가가 아니며 지역, 정비소 유형(공식/사설/공임 표준 체계), 차종 및 EPB 옵션 적용 여부에 따라 실제 견적과 차이가 발생합니다.

• 참고 사항 1: 브레이크 오일 교환 공임은 오일 부품비 포함 약 50,000원 ～100,000원 수준입니다. (순환식 교환 기준)

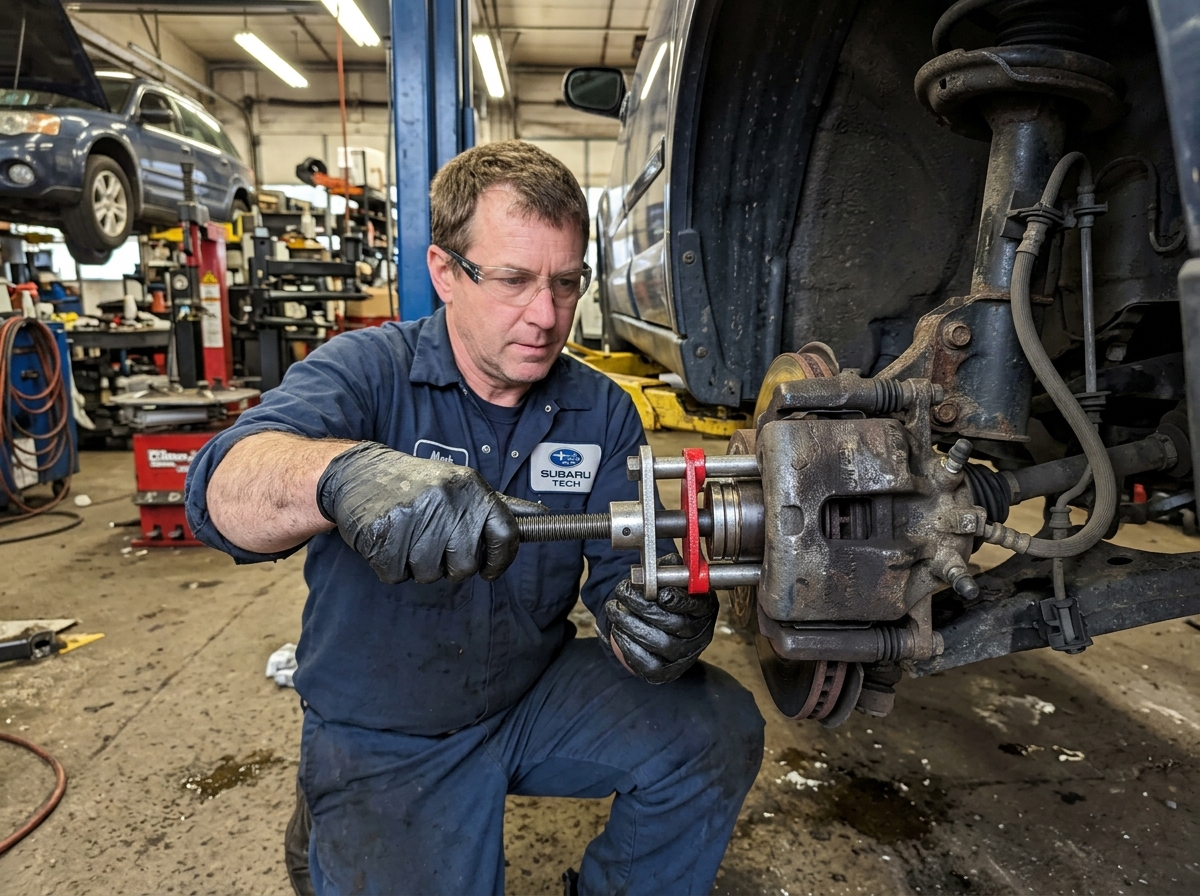

• 참고 사항 2: 후륜에 전자식 파킹 브레이크(EPB)가 적용된 차량은 진단기를 통한 캘리퍼 피스톤 강제 해제(Service Mode) 작업이 필요하므로 공임이 10,000원～30,000원 추가될 수 있습니다.

6. 과잉 정비 방지를 위한 차주 자가 점검 체크리스트 및 조립 규격

자가 점검을 통해 정확한 상태를 파악하면 정비소 방문 시 불필요한 부품 전면 교체 등 과잉 정비를 예방할 수 있습니다.

운전자 자가 점검 체크리스트

[ 자가 점검 진단 체크리스트 ]

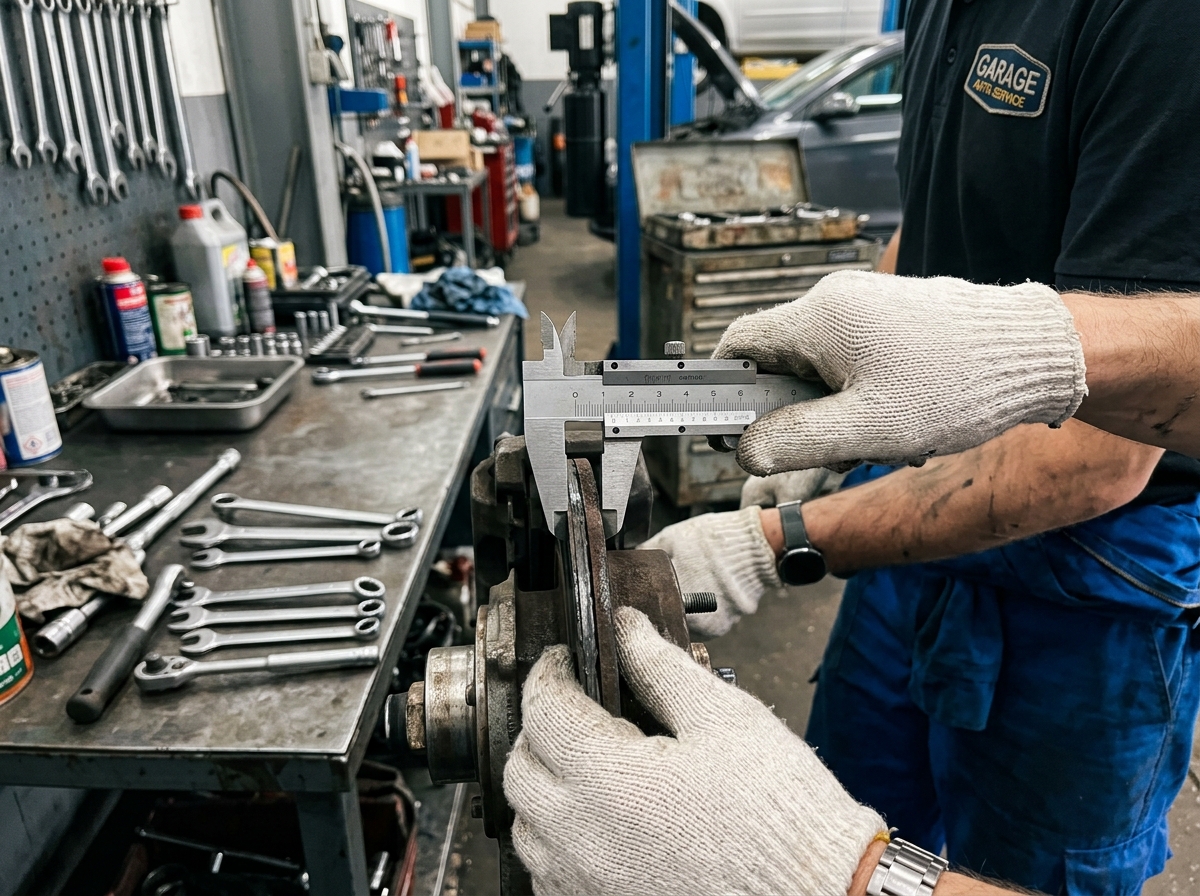

□ 휠 스포크 사이로 패드 마찰재 두께 눈으로 확인
   - 백킹 플레이트(금속)를 제외한 마찰재 두께가 3mm 이하인가?

□ 제동 시 발생하는 소음 유형 구분
   - "삐익-" 고주파음 (마모 인디케이터 신호 ➔ 패드 점검)
   - "쇠 긁히는 콰콰쾅" 저주파음 (마찰재 완전 파손 ➔ 디스크 및 패드 즉시 교체)

□ 제동 시 핸들 진동 발생 주행 속도 확인
   - 80km/h 이상 고속 제동 시에만 핸들이 떨림 (디스크 로터 열변형)
   - 저속/고속 상관없이 제동 시 페달이 깊게 꺼짐 (브레이크 오일/베이퍼 록)

□ 브레이크 오일 리저버 탱크 수위 및 색상 확인
   - 오일 수위가 MIN 선 근처로 떨어짐 (패드 마모에 따른 피스톤 전진 현상)
   - 오일 색상이 맑은 노란색에서 짙은 갈색/검은색으로 변색됨

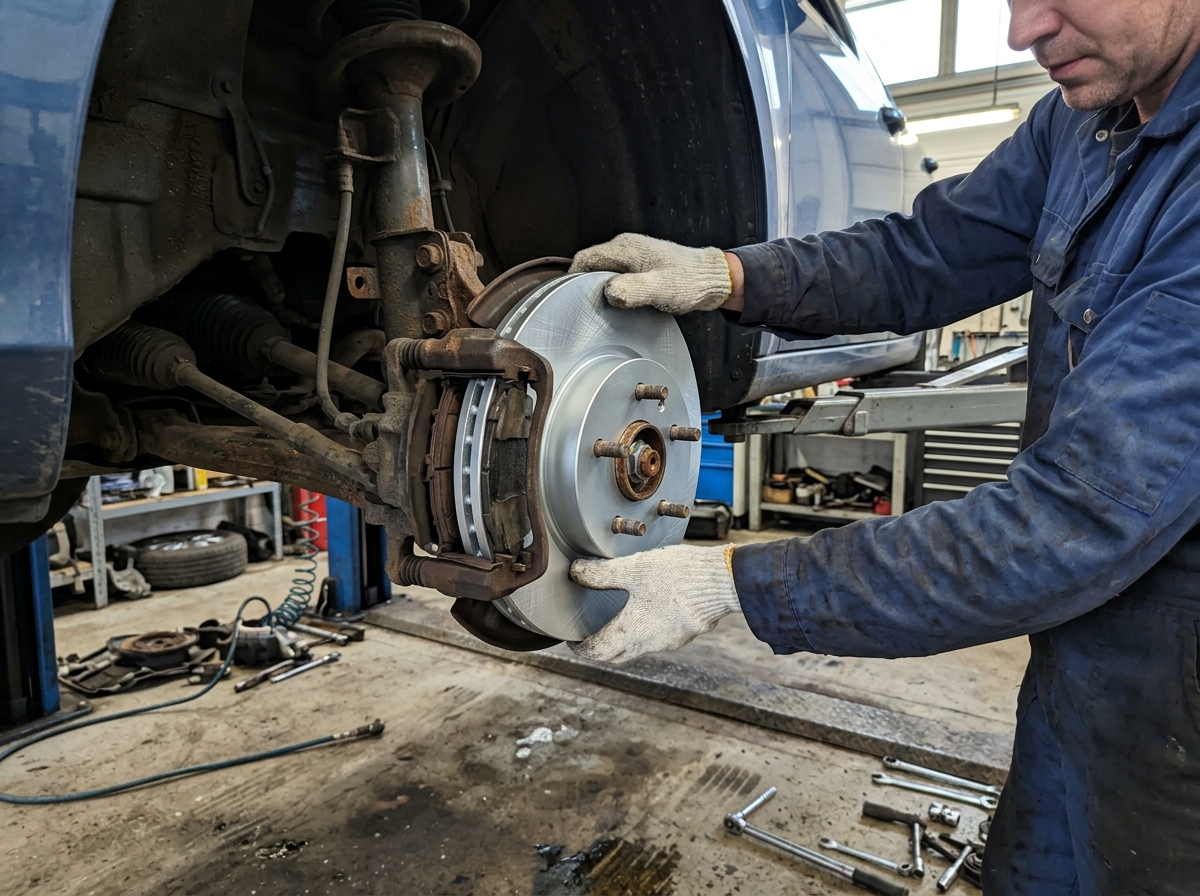

정비 작업 시 정규 체계 토크 규격 (제조사 매뉴얼 기준)

정비소에서 브레이크 부품을 교체할 때는 오버 토크(과도한 체결)로 인한 나사산 파손이나 런아웃 발생, 볼트 풀림을 방지하기 위해 **토크 렌치(Torque Wrench)**를 사용해야 합니다.

1. 캘리퍼 가이드 핀 볼트:25 Nm ～35 Nm (차종별 상이)

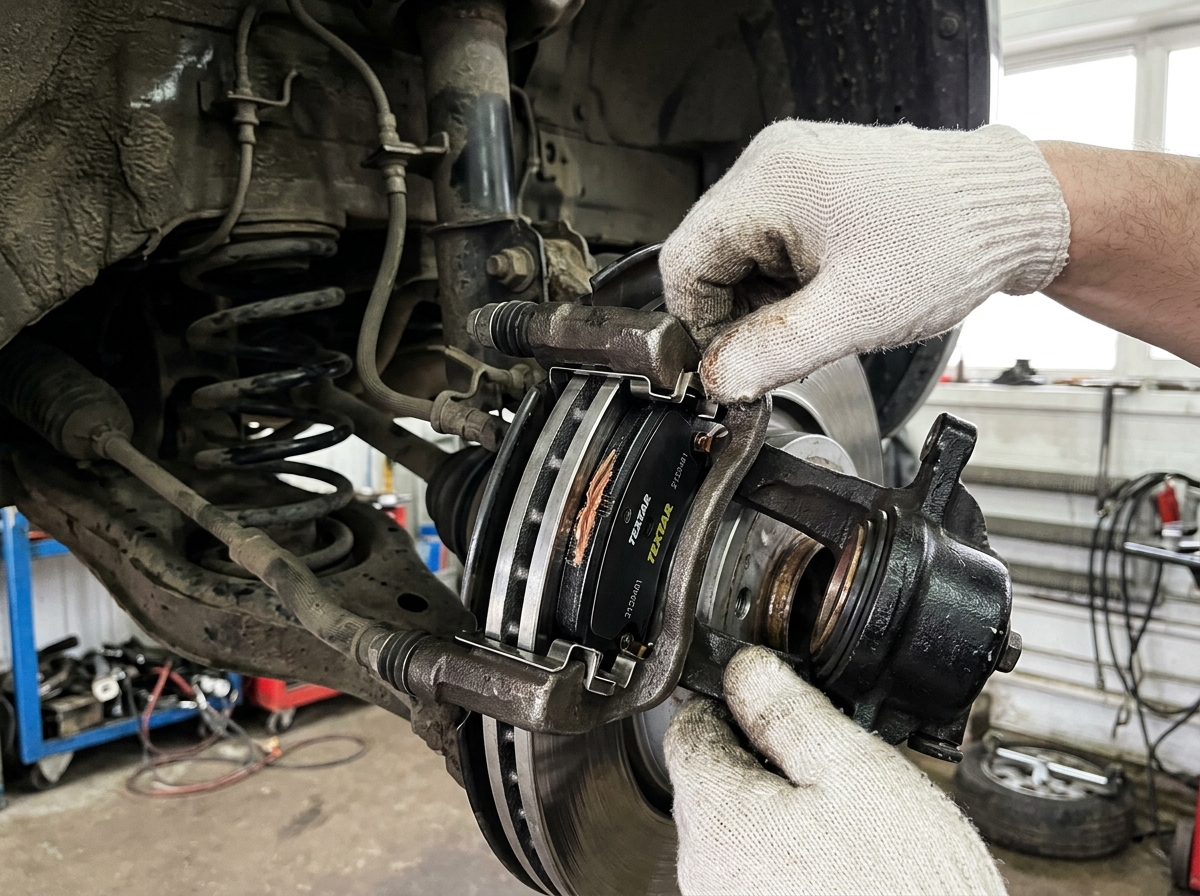

   • 가이드 핀 체결 시 고온 전용 실리콘 그리리스(Calipers Grease) 도포 상태를 확인해야 캘리퍼 고착 현상을 막을 수 있습니다.
2. 캘리퍼 캐리어 브라켓 볼트:80 Nm ～120 Nm
   • 차체에 디스크와 캘리퍼를 고정하는 핵심 볼트로, 규정 토크 미달 시 하체 이음 및 제동 시 유격이 발생합니다.
3. 휠 너트/볼트 정규 체결 토크:
   • 승용/준중형/중형: 107 Nm ～127 Nm (11～13 kgf·m)
   • 대형 SUV/수입차: 140 Nm ～160 Nm (14～16 kgf·m)

정비 후 패드 베딩인(Bedding-in / 길들이기) 절차

새 브레이크 패드와 디스크 로터를 교체한 직후에는 마찰 표면이 완전하게 밀착되지 않아 제동 거리가 늘어날 수 있습니다.

• 베딩인 방법:
  1. 안전이 확보된 도로에서 시속 60km/h로 주행하다가 중등도의 힘으로 20km/h까지 감속합니다. (완전 정지 금지)
  2. 이 과정을 3～5회 반복하여 패드의 마찰재 성분이 디스크 표면에 균일하게 얇은 피막(Transfer Layer)을 형성하도록 유도합니다.
  3. 급제동을 피하고 약 200km 주행 동안은 완만한 감속을 유지합니다.

브레이크 시스템은 차량의 안전을 담보하는 가장 중요한 요소입니다. 위에서 명시한 제조사 기준 수치(3mm 패드 잔량, 0.05mm 런아웃, 3% 오일 수분량)를 기억하고 주기적으로 정밀 점검을 진행하면, 안전성을 확보함과 동시에 불필요한 과잉 정비 비용을 차단할 수 있습니다. 차대번호를 바탕으로 정식 서비스센터나 자재 공급사를 통해 본인 차량의 구체적인 부품 번호와 MIN TH 각인 수치를 사전에 확인하시는 것을 권장합니다.
